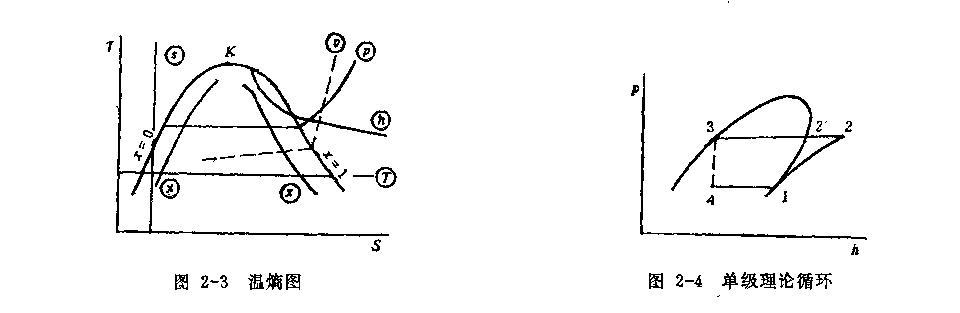

我們研究的是因入1所示的單級蒸汽壓縮制冷理論循環，其壓治團如圖3—4所示論循環有如下特點：
1．離開蒸發銷和進入壓縮機的制冷劑是處于蒸發壓力下的飽和蒸汽狀態。
2．離開冷凝器和進入膨脹閱的濃體是處于冷凝壓力下的飽和液體c
3．壓縮機的壓縮過程為等炳壓縮。
4．制冷劑通過膨脹閥節流時是等燴過程。
5．制冷劑在蒸發和冷凝過程中沒有壓力損失。
6．在各設備的連接管道中，制冷劑不發生狀態變化。
7．制冷劑的冷凝溫度等于外部熱源溫度，蒸發溫度等于被冷卻物體的溫度。
上述理論據環與實際循環存在一定的差異。但由于理論循環可使問題得到簡化，便于對它們進行分析研究，而且它的各個過程均是實際循環的基礎，故可作為實際循環的比較標準。
點1：制冷劑進入壓縮機狀態d該點的狀態是等壓線P。與干飽和蒸汽線(即P=1的等于皮線)相交點的狀態。
點2：制冷劑排出壓縮機，進入冷凝器的狀態。過程l一2表示制冷蒸汽在壓縮機中的等溫壓縮過程。點2是等壓線p5和過點1的等溫線的交點，處于過熱蒸汽狀態。
點3：制冷劑出冷凝器冷混成飽和液體狀態。過程2—2惶3表示制冷劑在冷凝器內的冷卻(2—2)和冷凝(2l一3)過程，且是等壓過程。制冷劑過熱蒸汽進入冷凝器后先冷卻成飽和蒸汽(3—2)，然后在溫度不變的情況下冷混成飽和液體(2仕3)。所以，點3是等壓線F5與：＝0的飽和液體線的相交點。
點4：制冷劑出節流閥，進入蒸發器的狀態。過程(3—4)為節流過程，制冷劑燴值不變，壓力由pk降到p。溫度由6t降到c。，液態制沖劑部分汽化，進入兩相區。所以點4是等壓線Pl與過點3的等治線的相交點。由于節流過程是不可逆過程，所以用虛線表示。過程線(4—1)表示制冷劑在蒸發器中是在等溫0。等壓P。下進行的汽化過程，制冷劑的狀態沿等壓線P。向干度增大的方向變化，直到全部變?yōu)楦娠柡驼羝麨橹埂＿@時制冷劑的狀態又重新回到進入壓縮機的狀態l，從而完成一個完整助理論循環。（正航儀器網絡部編輯）http://m.51reagent.cn
